電動式散裝飼料運輸車主要結構------箱體
|
|
|
1、箱體主體材料選用Q235A,部分設計采用框架式結構,箱體底部支撐與車架采用螺栓連
接,與底盤融為一體,使整車美觀協調。箱體兩邊內側板與水平螺旋機呈“V”字形,確保飼料
沿斜面下滑時僅依靠重力作用就能全部進入到螺旋機中。箱體共設3個倉,分別設有出料倉門,
卸料時只有打開對應倉門才能正常卸料。
圖二 工藝位置
3、電動控制系統:電動控制系統是散裝飼料運輸車正常運行的重要部分,為保證螺旋輸送系統的順暢卸料,采用雙變頻器分別控制水平螺旋機和垂直螺旋機,根據不同物料選擇合適的轉速,保證螺旋輸送機高效、順暢的卸料。控制系統包含液壓油泵、水平螺旋機、垂直螺旋機、卸料螺旋機啟動和停止按鈕,操作簡單。同時還設有轉換開關,對車載發電機取力和外接三相電源方式進行切換。(見圖三電控原理圖)

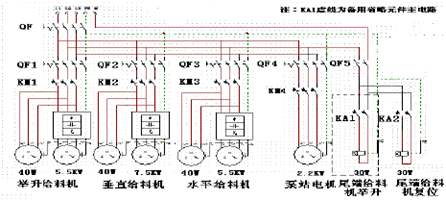

圖三 電氣控制系統主電路圖
4、旋轉裝置:為使車上方卸料螺旋機卸料出口與儲料塔塔口對接,要求卸料螺旋機除了能夠升降外還需要一定范圍內的旋轉。設計在垂直螺旋機上的旋轉裝置采用渦輪蝸桿實現對垂直螺旋機在±180°范圍內旋轉。
