一、湖北程力混凝土攪拌運輸車由哪十一個部分組成？如下圖：

二、湖北程力混凝土攪拌運輸車的各系統的基本構成：如下圖：

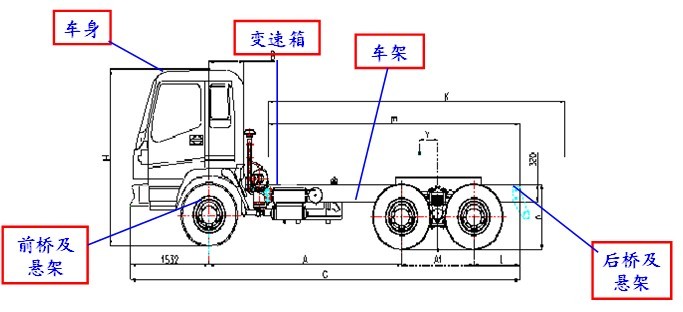

(1)、湖北程力混凝土攪拌車底盤構成：

汽車底盤由發動機、底盤、車身、電器設備四大部分構成；其中底盤結構包含四大系統：

Ø        汽車傳動系統：離合器、變速箱、傳動軸、萬向傳動裝置和驅動橋；

Ø        汽車行駛系統：車架、車橋、車輪和懸架；

Ø        汽車轉向系統：轉向操縱機構、轉向器和轉向傳動機構；

Ø        汽車制動系統：功能裝置、控制裝置、傳動裝置和制動器。

三、湖北程力混凝土攪拌車上裝小傳動軸及液壓、減速系統的構成

（1）上裝小傳動軸：

     1 、取力器    2、取力器輸出法蘭     3、上裝小傳動軸  4、油泵法蘭

    上裝小傳動軸連接發動機的取力器和液壓系統的油泵。起到動力傳遞的作用。要求它傳遞的扭矩為：650N/m,傳遞的動力為150KW以上。

濰柴發動機取力器的型號、最大輸出扭矩、最大輸出功率、速比如下：

WP10.336發動機的取力器型號GRD10-3170002,輸出扭矩：650N/m,輸出功率150KW，速比1：1；

另外注意：不同的發動機型號，其取力器是一樣的。

四、液壓、減速系統

1、分體式液壓、減速系統

分體式是指減速機、馬達、散熱器是分開裝配的。 優點：價格便宜；維修方便。
