一、直臂式隨車吊結構特點介紹：

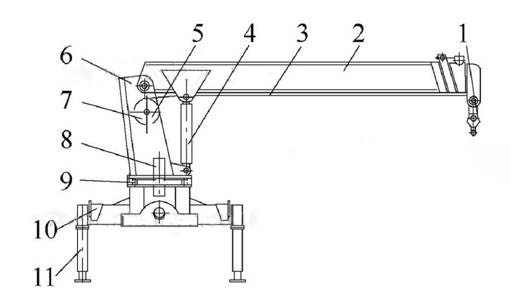

                                        圖1　直臂式隨車吊

1.吊鉤　2.吊臂總成　3.鋼絲繩　4.變幅液壓缸 5.卷筒機構　6.立柱　7.旋轉接頭　

8.回轉支承 9.橫梁組　10.支腿機構及控制系統

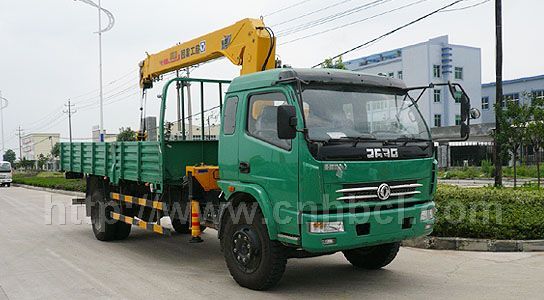

    直臂式隨車吊是吊臂以下部分橫置在汽車駕駛室與汽車車廂之間, 吊臂縱置車廂之上。

直臂式隨車吊車廂中貨物不能超過吊臂高度。

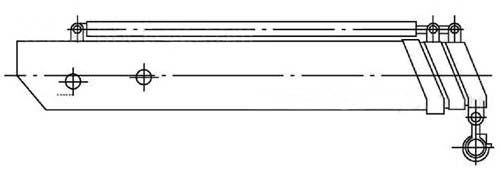

                            圖2　直臂式隨車吊的吊臂結構示意圖

    直臂式隨車吊吊臂通常由固定臂和幾節伸縮臂組成,吊臂結構見圖2。只有2節或1節伸縮臂的吊臂,伸縮臂的伸出與縮回靠液壓缸推動, 多節伸縮臂的伸出與縮回依靠裝在吊臂內部的液壓缸和鋼絲繩共同作用, 前2節伸縮臂依次伸出和縮回, 通過鋼絲繩牽引的伸縮臂同時伸出和縮回。

    直臂式隨車吊吊臂長, 液壓缸行程長, 較折臂式隨車吊的加工難度大, 成本高。

    直臂式隨車吊吊臂伸縮液壓缸裝在吊臂內部,出現同樣故障時, 須將吊臂拆出, 液壓缸拆出，工作量很大, 十分麻煩。對于大噸位的隨車吊伸縮臂節數多, 重量大, 維修難度更大。

    直臂式隨車吊吊重物時, 卷筒正轉收繩, 吊鉤上升。卷筒反轉放繩, 吊鉤下降。卷筒的轉動是由液壓馬達通過卷揚箱驅動。

   直臂式隨車吊的回轉運動是由回轉箱輸出軸上的小齒輪帶動回轉支承外圈的大齒輪轉動實現。回轉支承的外圈與立柱接盤固定在一起, 內圈安裝在橫梁接盤上, 回轉箱由液壓馬達驅動。隨車吊可以連續轉動, 隨車吊連續轉動時, 需要解決上部旋轉部分油路與下部固定部分油路的連接問題, 旋轉接頭體能很好地解決這個問題。

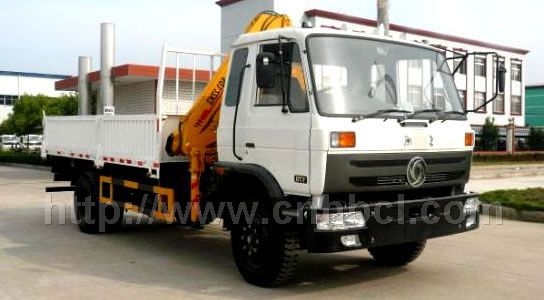

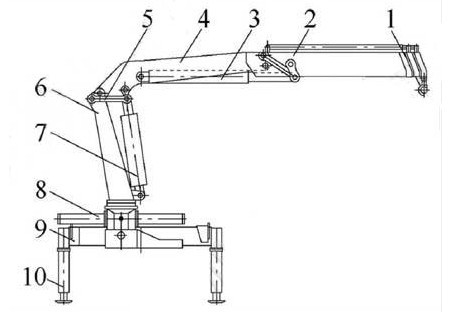

   折臂式隨車吊折疊狀態時, 要求隨車吊總寬度不能超過汽車的寬度, 所以一般橫梁為偏心結構,即隨車吊的回轉中心和汽車的中心不一致。直臂式隨車吊回轉中心和汽車中心是一致的。

   折臂式隨車吊橫梁結構較直臂式隨車吊橫梁復雜, 加工難度大, 折臂式隨車吊橫梁需要加工的部位有回轉液壓缸連接法蘭及螺栓連結孔(2端) 、立柱齒輪上下軸套安裝孔、端面軸承安裝面等。直臂式隨車吊橫梁主要需要加工的部位有回轉支承安裝面和安裝孔。

直臂式隨車吊液壓系統所用油泵為齒輪泵,而折臂式隨車吊所用油泵必須為壓力高的柱塞泵。
