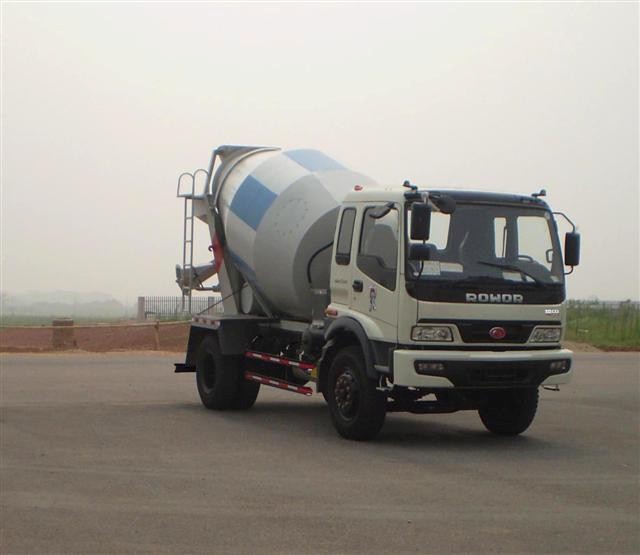

攪拌車：用來運送建筑用的混凝土的專用卡車；由于它的外形，也常被稱為田螺車。這類卡車上都裝置圓筒型的攪拌筒以運載混合后的混凝土。在運輸過程中會始終保持攪拌筒轉動，以保證所運載的混凝土不會凝固。運送完混凝土后, 通常都會用水沖洗攪拌筒內部, 防止硬化的混凝土占用空間, 使攪拌筒的容積越來越少

結構原理

　　混凝土攪拌車-混凝土攪拌車的結構原理。混凝土攪拌運輸車由汽車底盤和混凝土攪拌運輸專用裝置組成。我國生產的混凝土攪拌運輸車的底盤多采用整車生產廠家提供的二類通用底盤。其專用機構主要包括取力器、攪拌筒前后支架、減速機、液壓系統、攪拌筒、操縱機構、清洗系統等。工作原理是，通過取力裝置將汽車底盤的動力取出，并驅動液壓系統的變量泵，把機械能轉化為液壓能傳給定量馬達，馬達再驅動減速機，由減速機驅動攪拌裝置，對混凝土進行攪拌。

1.取力裝置

　　國產混凝土攪拌運輸車采用主車發動機取力方式。取力裝置的作用是通過操縱取力開關將發動機動力取出，經液壓系統驅動攪拌筒，攪拌筒在進料和運輸過程中正向旋轉，以利于進料和對混凝土進行攪拌，在出料時反向旋轉，在工作終結后切斷與發動機的動力聯接。

2.液壓系統

　　將經取力器取出的發動機動力，轉化為液壓能（排量和壓力），再經馬達輸出為機械能（轉速和扭矩），為攪拌筒轉動提供動力。

3.減速機

　　將液壓系統中馬達輸出的轉速減速后，傳給攪拌筒。

4.操縱機構

　?。?）控制攪拌筒旋轉方向，使之在進料和運輸過程中正向旋轉，出料時反向旋轉。

　?。?）控制攪拌筒的轉速。

5.攪拌裝置

　　攪拌裝置主要由攪拌筒及其輔助支撐部件組成。攪拌筒是混凝土的裝載容器，轉動時混凝土沿葉片的螺旋方向運動，在不斷的提升和翻動過程中受到混合和攪拌。在進料及運輸過程中，攪拌筒正轉，混凝土沿葉片向里運動，出料時，攪拌筒反轉，混凝土沿著葉片向外卸出。

　　葉片是攪拌裝置中的主要部件，損壞或嚴重磨損會導致混凝土攪拌不均勻。另外，葉片的角度如果設計不合理，還會使混凝土出現離析。

6.清洗系統

　　清洗系統的主要作用是清洗攪拌筒，有時也用于運輸途中進行干料拌筒。清洗系統還對液壓系統起冷卻作用。

7.全封閉裝置

　　全封閉裝置采用回轉密封技術，密封了攪拌車的進出料口，解決了傳統攪拌車水份蒸發、砂漿分層、砼料撒落、行車安全等系列問題。

混凝土攪拌車的分類

　　按混凝土攪拌車所裝運的混凝土含水量來分，有濕料式、干料式和半干料式三種攪拌運輸車。國內大多采用濕料式混凝土攪拌車，它可裝運由攪拌廠（站）生產的混凝土或按配比混合的骨料（砂、石子）、水泥和水，在運輸過程中，不斷對濕料慢慢攪拌，防止混凝土在運輸過程中初凝和離析。但是，混凝土從生產到澆注的時間一般不能超過1.5h,以免混凝土凝結。所以，在更遠距離運輸?shù)那闆r下，需采用干料和半干料攪拌運輸車來運送。干料式攪拌運輸車可按配比將干狀骨料和水泥直接裝入該車的攪拌筒內，在運輸過程中筒內的干料進行攪拌，當車輛將要到達施工場地或在施工場地再加水完成混凝土的攪拌。半干料式攪拌運輸車所裝運的混凝土中的骨料和水泥也是按配比配制的，并含有一定的水，但水的含量達不到澆注要求，需在車輛將要達到施工場地或在施工場地加水攪拌。

攪拌車安全操作規程

　　一、 啟動前應對機械系統各部位認真進行檢查，確認良好后方可啟動。

　　二、 啟動前，應將攪拌操縱桿放在“空檔”位置。

　　三、 啟動后，應將攪拌操縱桿放在“卸料”位置，放去筒內積水。

　　四、 裝料時，攪拌操作桿應放在“裝料”位置。

　　五、 運輸前，卸料槽必須固定在“行駛”位置，防止擺動。

　　六、 操作操縱桿時，應在“空檔”位置稍作停留后方可動至下一個位置。

　　七、 搞好文明施工，桶內多余材料不準隨便亂倒。卸料后必須對攪拌筒、料槽、托輥等部位進行清洗。

　　八、 人進入筒內清除砼結塊時，應將車輛熄火，拔下電門鑰匙，筒外設人監護。

　　攪拌車是一種特殊車輛，并不是所有會開車的司機都會開攪拌車，如果操作不當會引起翻車、液壓泵、馬達、減速機過快磨損甚至出現嚴重后果

　　1．起動攪拌車之前，應把攪拌筒操作手柄放在“停止”位置。

　　2．攪拌車起動發動機后，應使攪拌筒在低速下轉動10分鐘左右，使液壓油溫升到20℃以上后方可工作。

　　3．攪拌車在露天停放時，裝料前應將攪拌筒反轉，將積水和雜物排出，以保證混凝土的質量。

　　4．攪拌車在運輸混凝土時，要保證滑斗放置牢固，防止因松動造成擺動，在行進中打傷行人或影響其它車輛正常運行。

　　5. 攪拌車裝運攪拌好的混凝土時，攪拌筒轉速為2-10轉/分，在運輸過程中，平坦路面上攪拌筒轉速保證在2-3轉/分，行駛在側傾坡度大于50的路面，或左右晃動較大的路面時，應停止攪拌旋轉，待路況好轉后再恢復攪拌旋轉。

　　6. 混凝土攪拌車運送混凝土的時間不能超過攪拌站規定的時間。運送混凝土途中，攪拌筒不得長時間停轉，以防混凝土產生離析現象。司機應時常觀察混凝土情況，發現異常及時通報調度室，申請做出處理。

　　7. 攪拌車車內裝有混凝土時，在現場停滯時間不得超過1小時，如超時應立即要求現場負責人給予及時處理。

　　8. 攪拌車運送混凝土塌落度不得低于8cm。從混凝土入罐到排出，氣溫高時不得超過2小時必須排出，陰雨天氣溫度低時，不得超過2.5小時。

　　9. 攪拌車在排出混凝土之前，應使攪拌筒在10-12轉/分的轉速下轉動1分鐘，再進行排料。

　　10. 混凝土攪拌車出料完畢，應立即用隨車的軟管放水將進料口、出料斗及出料溜槽等部位沖洗干凈，排去粘結在車身各處的污物及殘留混凝土，再向攪拌筒內注水150-200L的清水，在返回途中要讓攪拌筒慢速轉動，以清洗內壁，避免殘余料渣附在筒壁和攪拌葉上，并在再一次裝料前將這些水放掉。

　　11. 混凝土攪拌車運送混凝土時，發動機轉速在1000-1400轉/分范圍內工作，以使發動機有最大扭距，在運送混凝土過程中，車速不得超過40km/h，以保行車安全。

　　12. 攪拌車工作完畢，應把攪拌筒內部和車身清洗干凈，不能使剩余的混凝土留在筒內。

　　13. 攪拌車在水泵工作時，禁止空轉，連續使用時不要超過15分鐘。

　　14. 混凝土攪拌車水箱的水量要經常保持裝滿，以備急用，冬季停機后，應將水箱、水泵、水管、攪拌筒內的水放凈，并停放在朝陽、不積水的地方，以免凍壞機械。

　　15. 攪拌車在冬季應及時安裝保溫套，并使用防凍液對攪拌車加以保護，根據天氣變化更換燃油標號，確保機械的正常使用。

　　16. 在檢查、修理攪拌車液壓傳動部分時，應使發動機和液壓泵在沒有壓力的情況下進行。

　　17. 在調整混凝土攪拌車各部間隙、行程、壓力時，應由專職安全員檢查同意；更換機件時，必須由部長或主管經理簽字，否則出現問題后追究有關人員責任。
