一、垃圾車箱體可卸(拉臂)式垃圾車使用說明書(套臂式)--結構簡述：

1、附車架 程力箱體可卸式垃圾車附車架 采用16號低合金槽鋼、20號方管 與8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、 鎖緊、放箱和自卸操作簡單方便。 垃圾箱拉到附車架上時，有側向?qū)驂K定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪 斜現象，安全可靠；車架上安裝有滾輪，便于箱體向前或向后移動。 附車架前端可設有水箱，便于操作人員及時清理污物，保持干凈整潔。

2、垃圾箱體 垃圾箱體采用10號熱軋普通槽鋼、16號方管與12mm、8mm、5mm、4mm鋼板等焊接而 成，箱體上端可設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體 密封式結構，防止箱體移動時造成二次污染。 箱體后門可安裝液壓鎖緊裝置，通過車架上的快接接頭裝接，并且用高壓球閥控制油 路開啟或關閉，操作簡單方便。

3、橫向鎖緊架機構 鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在 附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使 箱體與活動套臂及翻轉架連成一體，形成自卸角；該機構的動作使得整車工作準確可靠。

4、縱向鎖緊機構 縱向鎖緊機構安裝于活動套臂下方，靠套臂內的伸縮拉臂帶動。當伸縮油缸伸出時， 伸縮拉臂向前移動，鎖緊機構因彈簧的作用使活動套臂與翻轉架連為一體；當伸縮油缸收 回時，伸縮拉臂向后移動，鎖緊機構則因伸縮拉臂推力使活動套臂與翻轉架脫開鎖緊。

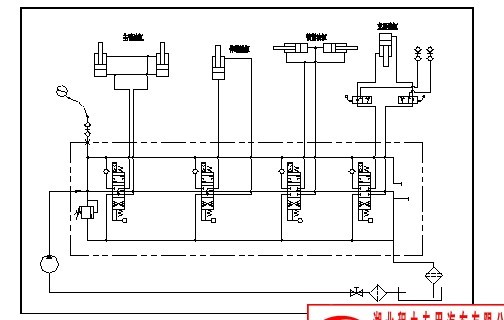

5、液壓系統 該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可 靠，便于維修。 液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。 系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。 齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前 部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經 過多路閥直接回油箱。 液壓系統原理圖：（以東風153為例）

二、垃圾車箱體可卸(拉臂)式垃圾車使用說明書(套臂式)--主要配件清單
